ANGUSTOS AMC4 Series Là Gì?

AMC4 Kết Hợp Những Chức Năng Nào?

Matrix Switching

Cho phép định tuyến tín hiệu từ nhiều nguồn đầu vào đến các cổng đầu ra theo cấu hình mong muốn. Người vận hành có thể lựa chọn nguồn tín hiệu cho từng màn hình hoặc thiết bị hiển thị, giúp quản lý tập trung nhiều nguồn hình ảnh trên cùng một hệ thống.

Với thiết kế module I/O, cấu hình AMC4 có thể được lựa chọn theo số lượng đầu vào và đầu ra cần sử dụng. Điều này giúp hệ thống linh hoạt hơn khi triển khai các phương án phân phối tín hiệu cho phòng điều khiển, phòng họp hoặc trung tâm giám sát.

Lợi ích nổi bật:

• Định tuyến tín hiệu giữa nhiều nguồn đầu vào và đầu ra.
• Linh hoạt thay đổi cấu hình hiển thị theo nhu cầu vận hành.
• Hỗ trợ xây dựng hệ thống phân phối tín hiệu tập trung.

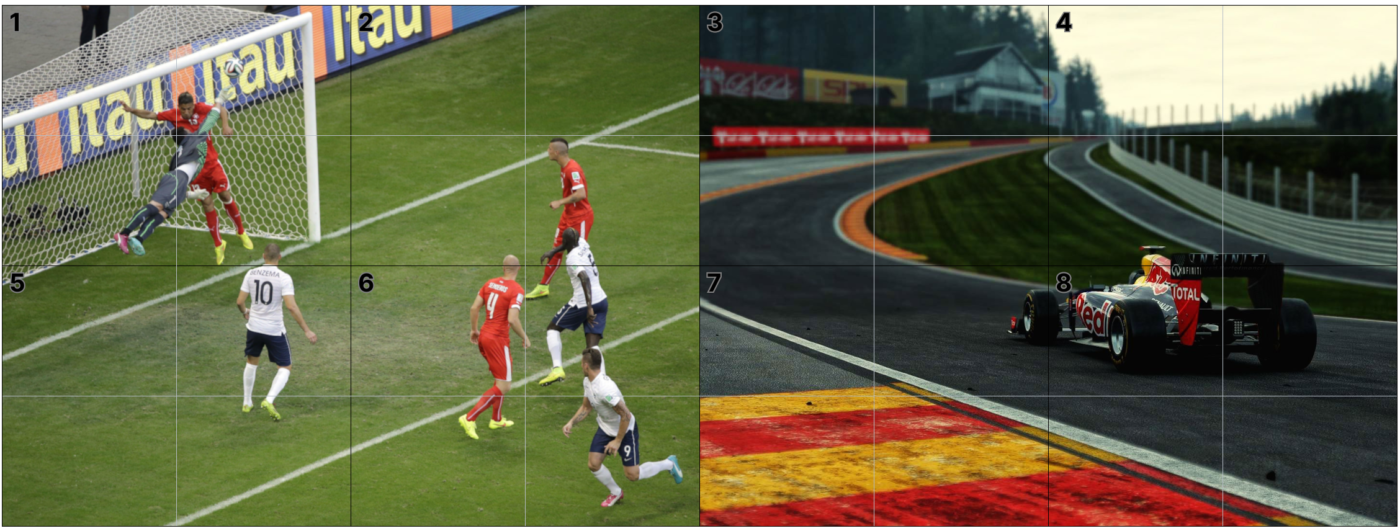

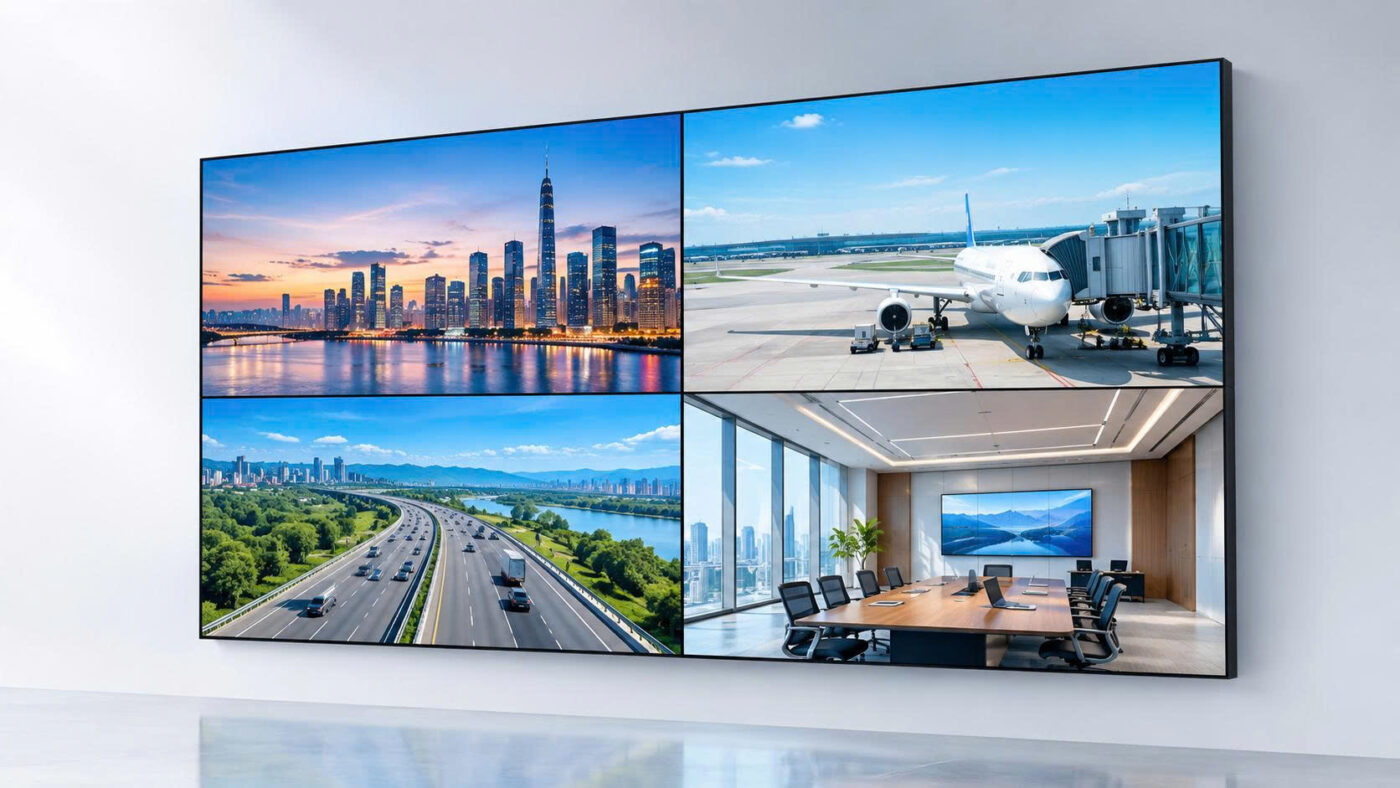

Video Wall Processing

Hỗ trợ tổ chức nội dung hình ảnh trên hệ thống màn hình ghép. Tín hiệu có thể được bố trí trên nhiều màn hình để tạo thành một vùng hiển thị lớn, phục vụ việc theo dõi đồng thời nhiều nội dung hoặc hiển thị hình ảnh tổng quan.

Khi kết hợp với chức năng chuyển mạch ma trận, hệ thống có thể phân phối nguồn hình ảnh đến các đầu ra phục vụ cấu hình Video Wall. Việc bố trí màn hình và nội dung hiển thị cần được thiết lập phù hợp với cấu hình thiết bị và phương án triển khai thực tế.

Lợi ích nổi bật:

• Hỗ trợ triển khai hệ thống màn hình ghép.
• Tổ chức nội dung hiển thị trên nhiều màn hình.
• Phù hợp với trung tâm giám sát, phòng điều hành và các hệ thống hiển thị quy mô lớn.

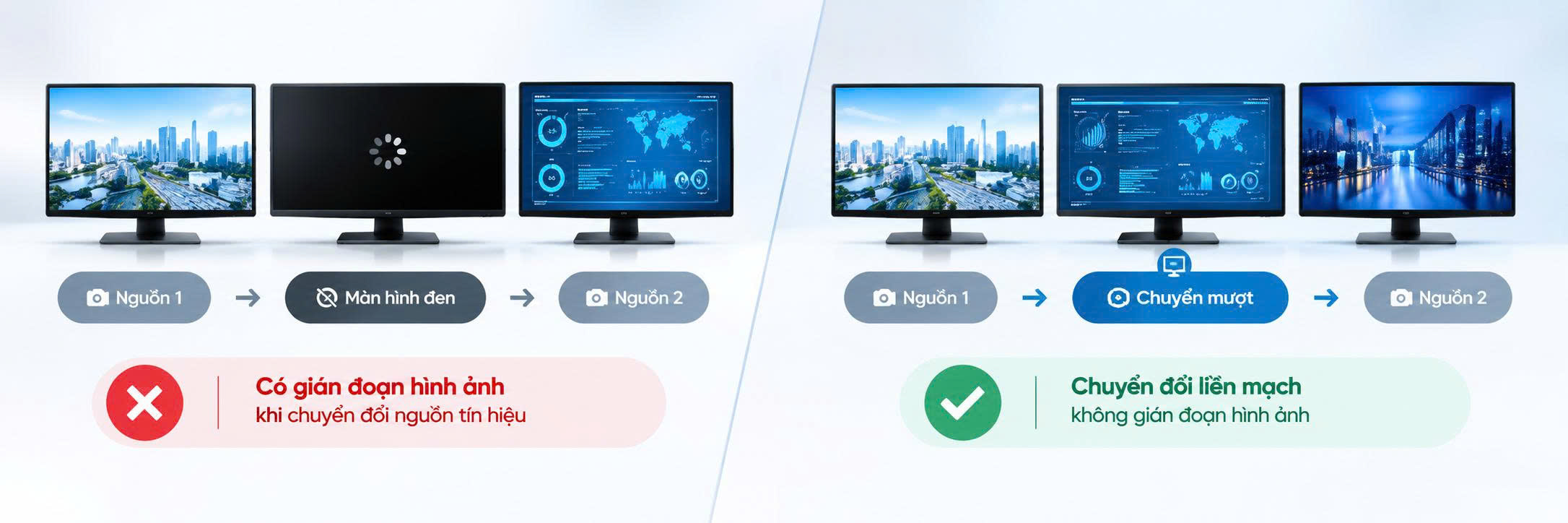

Seamless Switching

Chuyển đổi giữa các nguồn tín hiệu nhằm hạn chế hiện tượng màn hình đen hoặc gián đoạn hình ảnh trong quá trình chuyển nguồn. Tính năng này hữu ích trong những môi trường cần theo dõi liên tục và chuyển đổi nhanh giữa nhiều nội dung hiển thị.

Trong phòng điều khiển hoặc trung tâm giám sát, người vận hành thường xuyên cần chuyển từ nguồn camera này sang nguồn camera khác hoặc thay đổi nội dung trên màn hình. Chuyển mạch liền mạch giúp quá trình thao tác trực quan và thuận tiện hơn.

Lợi ích nổi bật:

• Hạn chế gián đoạn hình ảnh khi chuyển đổi nguồn.
• Hỗ trợ thao tác chuyển nguồn trong quá trình vận hành.
• Phù hợp với môi trường yêu cầu theo dõi hình ảnh liên tục.

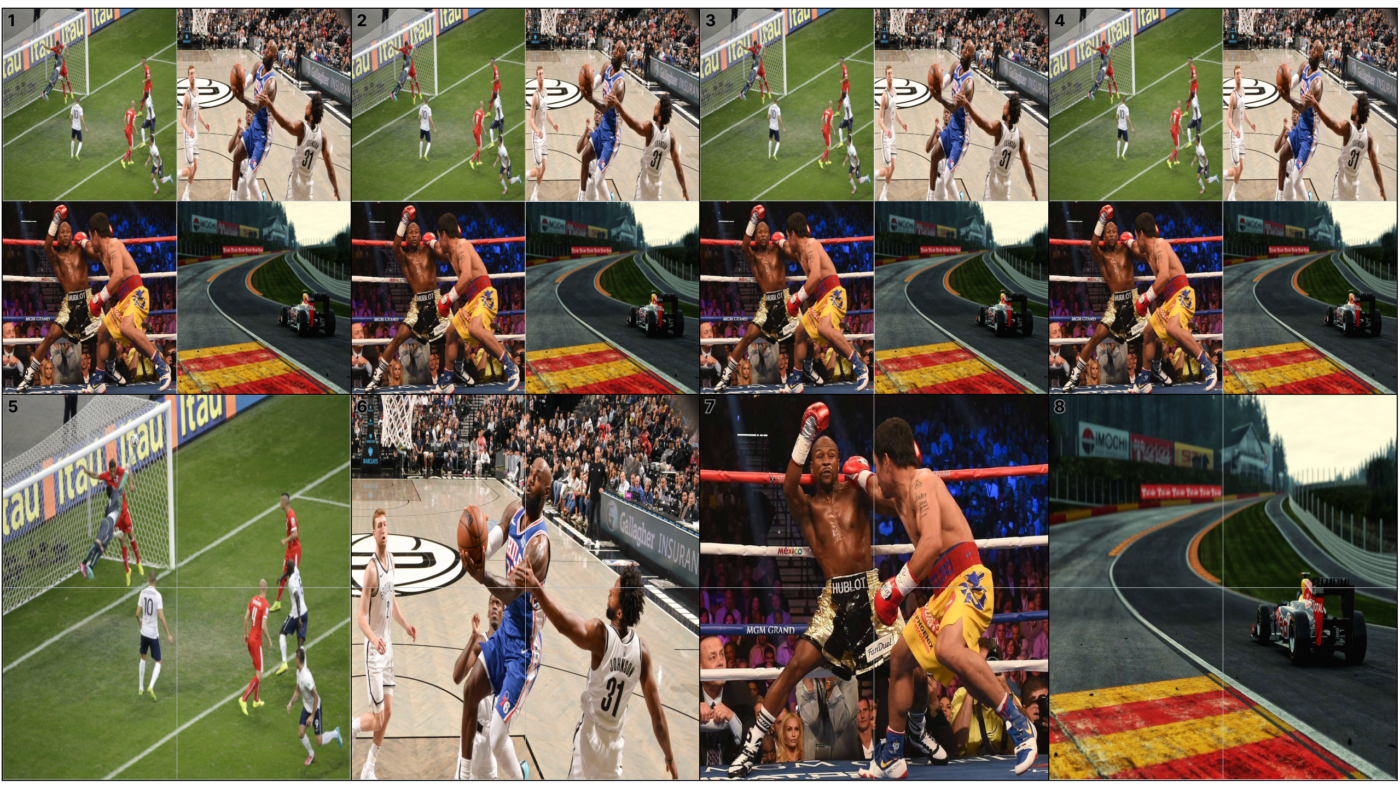

Multi-view / Quatro Vision

Multi-view cho phép hiển thị nhiều nguồn hình ảnh trong cùng một vùng hiển thị, giúp người vận hành theo dõi nhiều nội dung mà không phải liên tục chuyển đổi giữa các nguồn.

Đối với hệ thống giám sát hoặc phòng điều hành, chức năng hiển thị đa khung hình có thể hỗ trợ bố trí các nguồn camera, máy tính hoặc thiết bị hình ảnh khác trên cùng màn hình, tùy theo khả năng xử lý và cấu hình được hỗ trợ.

Lợi ích nổi bật:

• Theo dõi nhiều nguồn hình ảnh trong cùng một giao diện hiển thị.
• Hỗ trợ giám sát và so sánh thông tin từ nhiều nguồn.
• Tăng tính linh hoạt khi bố trí nội dung trên màn hình vận hành

*Khi chọn chế độ Quad view thì các cổng output trên cùng 1 slot card sẽ xuất hình ảnh giống nhau

EDID

EDID (Extended Display Identification Data) là dữ liệu nhận diện khả năng hiển thị của màn hình hoặc thiết bị nhận tín hiệu. Việc quản lý EDID giúp hệ thống nguồn và thiết bị hiển thị trao đổi thông tin về các chế độ hình ảnh được hỗ trợ, từ đó hỗ trợ lựa chọn định dạng tín hiệu phù hợp.

Trong hệ thống sử dụng nhiều màn hình hoặc nhiều thiết bị đầu cuối, quản lý EDID phù hợp có thể giúp giảm các vấn đề tương thích liên quan đến độ phân giải và chế độ hiển thị.

Lợi ích nổi bật:

• Hỗ trợ quản lý dữ liệu nhận diện màn hình bằng EDID.
• Góp phần cấu hình tín hiệu phù hợp với hệ thống hiển thị.

Kiến Trúc Modular Của ANGUSTOS AMC4

FPGA / Hardware-Based Architecture

Xử lý song song thực sự (True Parallelism): Khác với CPU hay GPU phải chia sẻ chung tài nguyên và chạy qua hệ điều hành, FPGA phân bổ mỗi tác vụ vào một phần cứng riêng biệt. Các tác vụ chạy cùng lúc mà không làm giảm tốc độ của nhau.

Khả năng cấu hình lại (Reconfigurability): Cho phép nhà thiết kế nhanh chóng lập trình (và lập trình lại) thiết bị để thực hiện hầu hết mọi chức năng. Khả năng lập trình lại này vẫn có thể thực hiện được ngay cả sau khi FPGA được tích hợp vào ứng dụng

Hiệu năng và độ tin cậy cấp độ phần cứng: Do thuật toán được thi hành trực tiếp trên mạch điện tử thay vì chạy qua hệ điều hành hay tầng phần mềm, FPGA đạt độ trễ cực thấp và tốc độ rất cao.

Input / Output Cards

Hệ thống modular sử dụng các card đầu vào (Input Cards) và card đầu ra (Output Cards) để kết nối với nguồn tín hiệu và thiết bị hiển thị. Việc lựa chọn card cần dựa trên giao diện kết nối, số lượng cổng và yêu cầu tương thích của toàn bộ hệ thống.

Hot-Swap

Hot-Swap là thuật ngữ chỉ khả năng tháo lắp hoặc thay thế một thành phần phần cứng khi hệ thống vẫn đang hoạt động, mà không cần tắt toàn bộ thiết bị. Với các hệ thống modular, khả năng này có thể hỗ trợ công tác bảo trì và thay thế thành phần khi được nhà sản xuất thiết kế hỗ trợ.

Tại sao nên chọn Controller dạng Modular ?

Kiến trúc I/O Modular cho phép lựa chọn các card đầu vào và đầu ra theo nhu cầu kết nối, thay vì cố định toàn bộ giao diện ngay từ đầu, dễ dàng nâng cấp – mở rộng trong tương lai. Đây là yếu tố quan trọng khi xây dựng hệ thống có nhiều loại nguồn tín hiệu, thiết bị hiển thị hoặc yêu cầu mở rộng khác nhau.

Hệ Thống I/O Card Của AMC4

Interface	Card Input	Card Output	Typical Role
HDMI	AMC4-CIN-4HK3AMC4-CIN-4HK6	AMC4-CO-4HK3AMC4-CO-4HK6	4 x HDMI (4K @30Hz)4 x HDMI (4K @60Hz)
DVI	AMC4-CIN-4D	AMC4-CO-4D	4 x DVI (1920 x 1200 @60Hz)
SDI	AMC4-CIN-4S	AMC4-CO-4S	4 x SDI (1920 x 1080P @60Hz)
HDBaseT	AMC4-CIN-4HDBT70AMC4-CIN-4HDBT100	AMC4-CO-4HDBT70AMC4-CO-4HDBT100	4 x RJ45 – 70m (4K @30Hz)4 x RJ45 – 100m (4K @30Hz)
VGA	AMC4-CIN-4V	AMC4-CO-4V	4 x  VGA (1920 x1200 @ 60Hz)

AMC4 khác gì một Matrix Switch thông thường?

Một Matrix Switch cơ bản chủ yếu thực hiện nhiệm vụ phân phối tín hiệu:

Input → Output

Ví dụ:

• Source A → Display 1
• Source B → Display 2
• Source C → Display 3

Tuy nhiên, hệ thống Video Wall thường có yêu cầu phức tạp hơn.

Người vận hành có thể cần:

• Đưa một nguồn đến nhiều màn hình.
• Ghép nhiều màn hình thành một vùng hiển thị.
• Hiển thị nhiều nguồn trên cùng một màn hình.
• Thay đổi layout.
• Lưu và gọi lại các cấu hình.
• Chuyển đổi nguồn.
• Điều khiển hệ thống từ xa.
• Sử dụng nhiều chuẩn tín hiệu.

Do đó, một Video Wall Controller cần xử lý đồng thời nhiều lớp chức năng:

Matrix Switching + Video Processing + Video Wall + Multi-view + Control

ANGUSTOS AMC4 Series được xây dựng theo hướng kết hợp những chức năng này trên cùng một nền tảng.

Preset, Scene và Layout

Trong hệ thống Video Wall chuyên nghiệp, người vận hành thường cần nhiều bố cục khác nhau.

Ví dụ:

• Scene A: Hội nghị
• Scene B: Giám sát
• Scene C: Quad View
• Scene D: Full Screen

Thay vì thiết lập lại toàn bộ hệ thống mỗi lần thay đổi trạng thái vận hành, chức năng Preset / Scene / Mode giúp lưu lại cấu hình để gọi lại khi cần.

Phần mềm AMC4 có thể được sử dụng để quản lý các nội dung như:

• Input Configuration
• Output Configuration
• Layout
• Scene
• User Management
• Channel Cycle
• Mode Cycle

Phương thức điều khiển ANGUSTOS AMC4

ANGUSTOS AMC4 Series hỗ trợ nhiều phương thức điều khiển phục vụ việc vận hành và tích hợp hệ thống.

Front Panel Button ( Nút bấm vật lý )

Front Panel cho phép người dùng thao tác trực tiếp trên thiết bị.

Phương thức này phù hợp khi kỹ thuật viên cần cấu hình hoặc kiểm tra hệ thống ngay tại rack hoặc khu vực thiết bị.

RS-232 (COM)

RS-232 phù hợp với các hệ thống cần tích hợp Video Wall Controller vào hệ thống điều khiển bên ngoài.

Đây là một phương thức thường được sử dụng trong các hệ thống Pro AV cần điều khiển tập trung.

TCP/IP

Điều khiển qua TCP/IP cho phép đưa AMC4 vào hạ tầng mạng của hệ thống.

Điều này phù hợp với các dự án có:

• Phòng kỹ thuật.
• Tủ rack.
• Control Room.
• Trung tâm điều hành.
• Hệ thống quản lý tập trung.

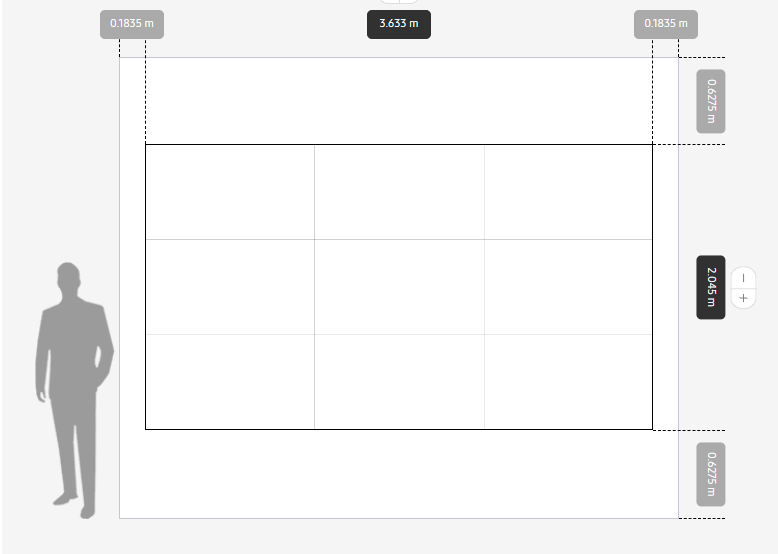

Model	Số lượng Input	Số lượng Output	Bố cục màn hình tiêu chuẩn (hàng x cột)	Kích thước bờ tường tối thiểu
AMC4-0808	08	08	2 x 4	Cao 2.5m Rộng 5m
AMC4-1616	16	16	4 x 4	Cao 3.5m Rộng 5m
AMC4-3232	32	32	4 x 8	Cao 3.5m Rộng 10m
AMC4-4040	40	40	5 x 8	Cao 4.5m Rộng 10m

ANGUSTOS AMC4 phù hợp với những hệ thống nào?

Control Room

Control Room thường cần theo dõi nhiều nguồn thông tin đồng thời.

AMC4 có thể được xem xét khi hệ thống cần:

• Matrix Switching.
• Video Wall.
• Quatro Vision.
• Scene/Preset.
• Điều khiển tập trung.

Command & Control Center

Trong trung tâm điều hành, bố cục hiển thị có thể thay đổi theo từng tình huống.

Việc kết hợp Matrix + Video Wall + Multi-view giúp hệ thống tổ chức nội dung linh hoạt hơn.

Conference Room

Trong phòng họp, nhu cầu thường bao gồm:

• Chuyển đổi nguồn.
• Hiển thị nhiều nội dung.
• Chia sẻ hình ảnh.
• Thay đổi layout.
• Điều khiển tập trung.

AMC4 có thể được xem xét khi nhu cầu vượt quá khả năng của một Matrix Switch đơn giản.

Radio & Television

AMC4 cũng có thể được đánh giá trong các hệ thống Radio & Television.

Tuy nhiên, với dự án broadcast cụ thể cần kiểm tra riêng:

• Chuẩn tín hiệu.
• Resolution.
• Refresh rate.
• Audio.
• HDCP.
• I/O card.
• Yêu cầu vận hành.

Khi nào nên chọn ANGUSTOS AMC4 thay vì Matrix Switch thông thường?

ANGUSTOS AMC4 đáng được đưa vào danh sách lựa chọn khi dự án có một hoặc nhiều yêu cầu:

• Cần Matrix + Video Wall trên cùng một nền tảng.
• Cần Modular I/O.
• Có nhiều chuẩn tín hiệu.
• Cần Seamless Switching.
• Cần Quatro Vision / Multi-view.
• Cần quản lý Layout.
• Cần Preset / Scene.
• Cần điều khiển TCP/IP.
• Cần RS-232.
• Có khả năng mở rộng hoặc thay đổi cấu hình trong tương lai.

Ngược lại, nếu hệ thống chỉ cần phân phối đơn giản với một chuẩn tín hiệu cố định và không yêu cầu Video Wall hoặc Multi-view, một Matrix Switch chuyên dụng đơn giản hơn có thể phù hợp hơn.

---

Liên hệ Kim Long Corp để tư vấn cấu hình ANGUSTOS AMC4

Nếu dự án đang cần Video Wall Controller, Seamless Matrix hoặc Matrix Video Wall Modular, nên chuẩn bị trước các thông tin:

• Số lượng input.
• Số lượng output.
• Chuẩn tín hiệu của từng nguồn.
• Chuẩn tín hiệu của màn hình.
• Độ phân giải.
• Kích thước Video Wall.
• Nhu cầu Quatro Vision.
• Phương thức điều khiển.
• Yêu cầu Audio.

Dựa trên topology thực tế, Kim Long Corp có thể kiểm tra model ANGUSTOS AMC4 và cấu hình I/O phù hợp trước khi báo giá hoặc triển khai.

ANGUSTOS AMC4 Series – Modular I/O, Matrix Switching và Video Wall Controller cho hệ thống AV chuyên nghiệp.
