Các hệ thống màn hình ghép chập chờn, nhiễu sọc sau vài tháng sử dụng, hay tệ nhất là cháy cổng HDMI và hỏng chết Video Wall Controller thường không xuất phát từ chất lượng thiết bị. Thực tế, 90% các sự cố này đến từ “sát thủ thầm lặng”: nhiễu điện từ trường (EMI) và rò rỉ điện áp do thi công sai nguyên tắc.

Dưới đây là cẩm nang chi tiết từ các chuyên gia hàng đầu trong lĩnh vực AV, tổng hợp những lưu ý sống còn bắt buộc phải tuân thủ trong quá trình thiết kế và thi công để bảo vệ toàn diện hệ thống Video Wall của bạn.

1. Hệ Thống Nối Đất (Grounding) – Ưu Tiên Số 1 Của Mọi Hệ Thống Video Wall

Thiếu tiếp địa hoặc thi công tiếp địa sai kỹ thuật là nguyên nhân hàng đầu “nướng chín” các bo mạch của Controller, đồng thời gây cháy hỏng màn hình ghép.

Tiếp địa độc lập: Hệ thống Video Wall (bao gồm toàn bộ màn hình và bộ điều khiển) phải có hệ thống cọc tiếp địa hoàn toàn riêng biệt. Tuyệt đối không dùng chung với thang máy, máy phát điện, điều hòa trung tâm hay các thiết bị có động cơ lớn. Xung nhiễu từ các động cơ này có thể dội ngược lại AV rack qua đường nối đất.
Tiêu chuẩn điện trở: Điện trở đất bắt buộc phải < 4 Ohm. Riêng đối với các hệ thống đặt tại khu công nghiệp hoặc gần trạm biến áp, tiêu chuẩn này cần được ép xuống mức < 2 Ohm.

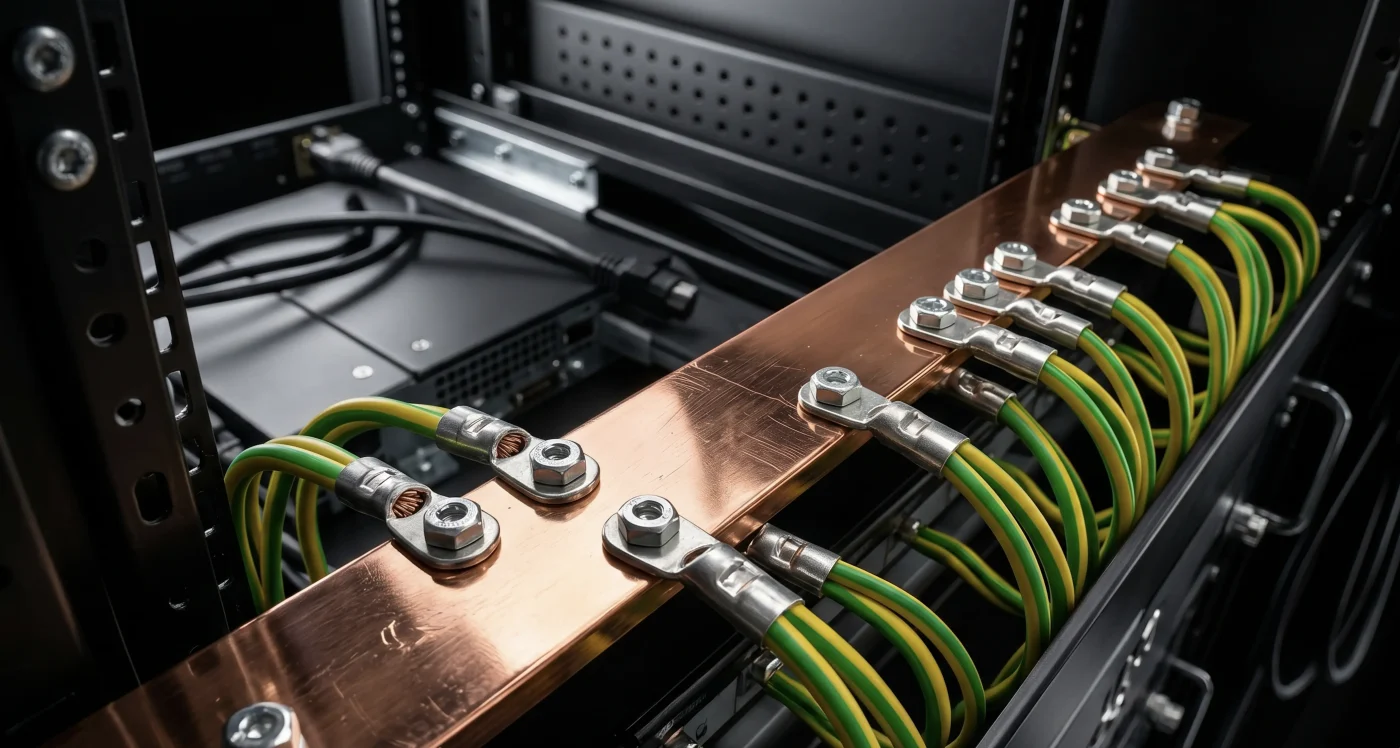

Nối đất đẳng thế (Equipotential Bonding): Tất cả vỏ kim loại của màn hình, giá treo (bracket), vỏ tủ Rack và Video Wall Controller phải được liên kết tiếp địa với nhau nhằm triệt tiêu triệt để dòng điện rò rỉ do chênh lệch điện thế.

2. Quy Tắc Chạy Dây Hệ Thống: “Nước Sông Không Phạm Nước Giếng”

Nhiễu điện từ trường (EMI) sinh ra rất mạnh xung quanh các bó cáp nguồn 220V. Khi cáp tín hiệu đi quá gần, từ trường này sẽ cảm ứng sang cáp HDMI, gây ra hiện tượng rớt tín hiệu hoặc chớp màn hình liên tục.

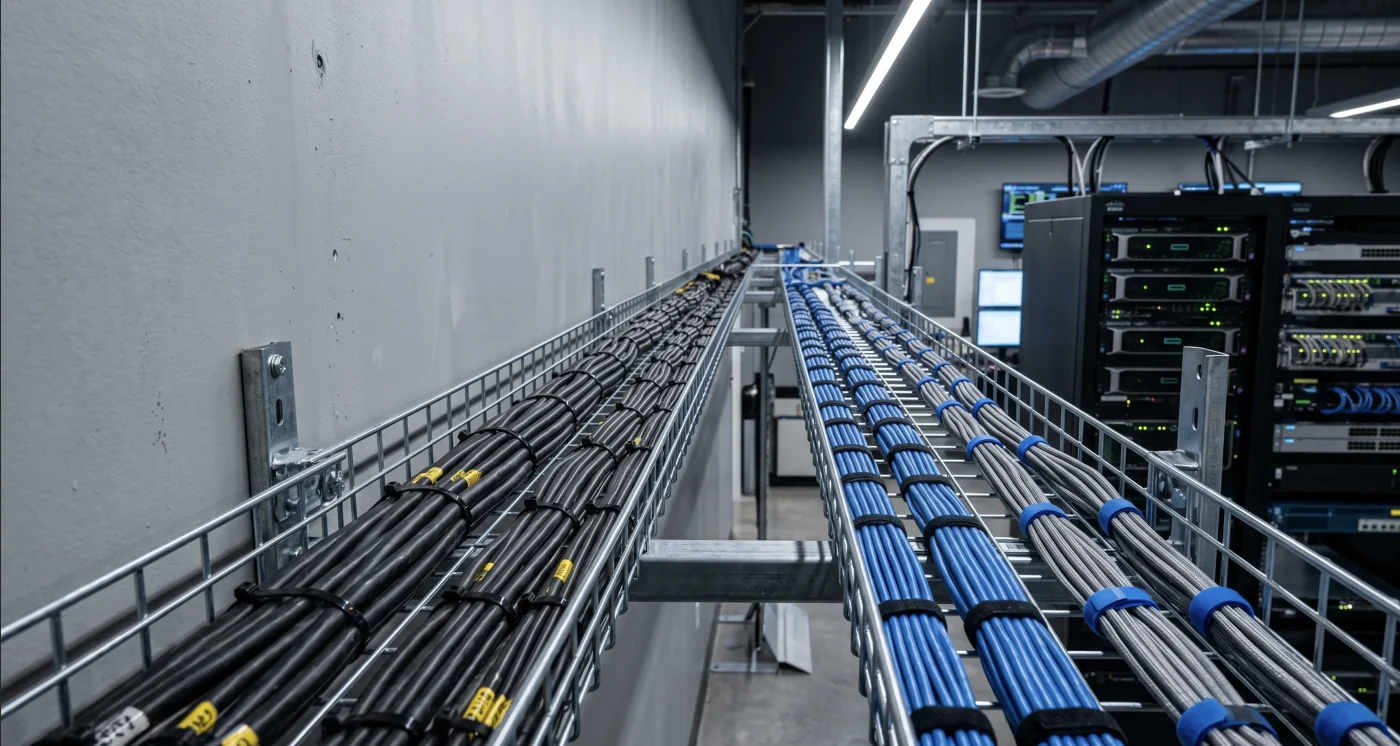

Tách biệt vật lý: Tuyệt đối không bó chung cáp nguồn và cáp tín hiệu (HDMI, LAN). Hai loại cáp này phải đi ở hai ống gen hoặc máng cáp khác nhau.
Khoảng cách an toàn: Khoảng cách tối thiểu giữa máng cáp nguồn và máng cáp tín hiệu phải đạt từ 20 – 30 cm.
Quy tắc cắt ngang: Nếu điều kiện thi công bắt buộc cáp tín hiệu và cáp nguồn phải giao nhau, hãy cho chúng cắt nhau vuông góc 90 độ. Không bao giờ được chạy song song dù chỉ một đoạn ngắn.
Máng cáp có vách ngăn: Nếu dùng chung một khay cáp (Cable Tray), bắt buộc phải sử dụng loại có vách ngăn bằng kim loại (đã được nối đất) ở giữa để chặn sóng điện từ.

3. Lựa Chọn & Xử Lý Cáp Tín hiệu Cho Video Wall Controller

Bản thân cáp tín hiệu rất dễ bị suy hao và nhiễm nhiễu, đặc biệt khi truyền dẫn ở khoảng cách xa hoặc trong môi trường khắc nghiệt.

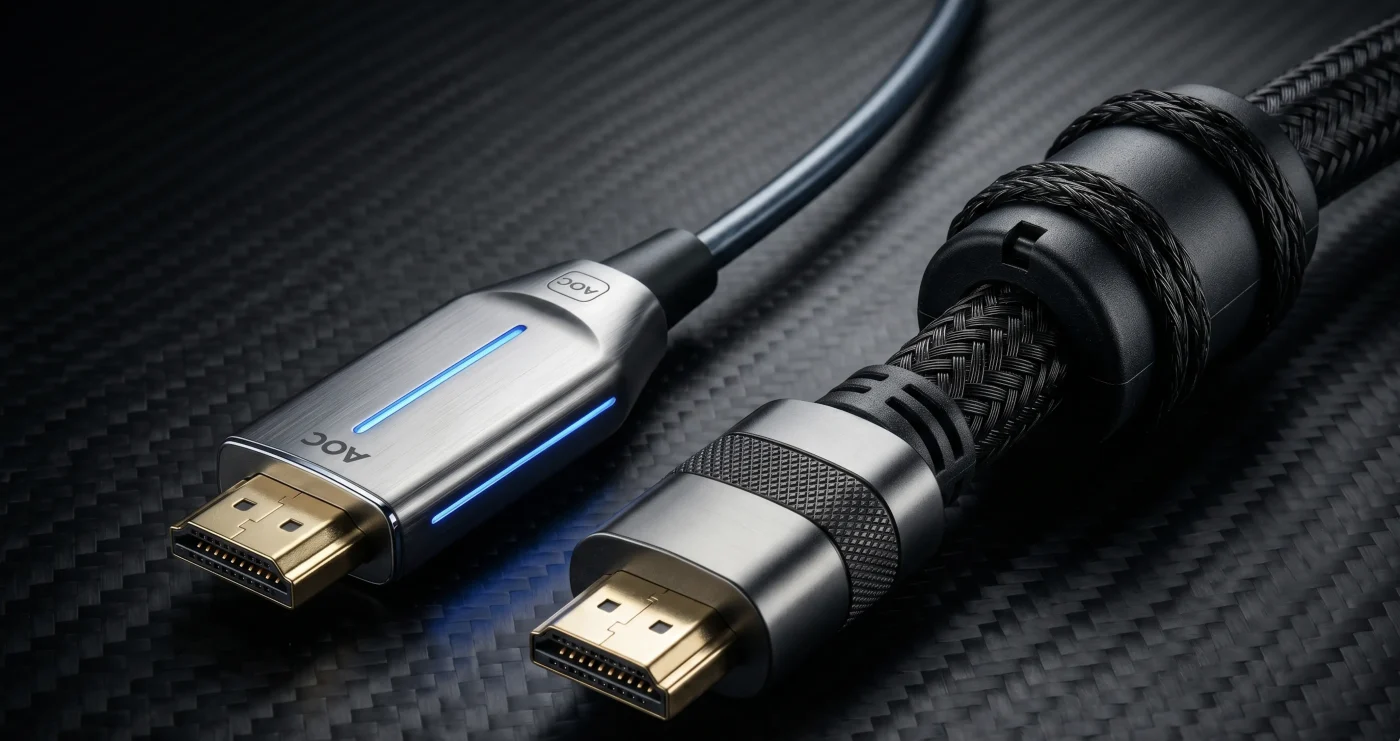

Ưu tiên cáp quang HDMI (AOC – Active Optical Cable): Với các khoảng cách trên 10 mét, cáp quang AOC là “vũ khí tối thượng”. Vì tín hiệu truyền bằng ánh sáng, nó miễn nhiễm 100% với EMI/RFI và cách ly hoàn toàn dòng điện rò giữa màn hình và Controller, bảo vệ các cổng output tuyệt đối.
Lưu ý với cáp HDMI lõi đồng: Chỉ dùng cho khoảng cách dưới 10m. Bắt buộc sử dụng cáp có bọc chống nhiễu (Shielded) nhiều lớp và tích hợp lõi lọc nhiễu (Ferrite Core) ở hai đầu. Tránh xa các loại cáp giá rẻ, trôi nổi trên thị trường.
Cấm kỵ cắm/rút nóng (Hot-plug): Dù công nghệ HDMI có hỗ trợ hot-plug, nhưng ở các hệ thống quy mô lớn, dòng rò điện áp tĩnh (ESD) hoàn toàn có khả năng đánh thủng IC cổng kết nối. Quy tắc vàng: Luôn ngắt điện Controller và màn hình trước khi cắm hoặc rút cáp tín hiệu.

4. Hệ Thống Cấp Nguồn & Bảo Vệ Tủ Trung Tâm

Nguồn điện không sạch hoặc sụt áp đột ngột sẽ khiến Video Wall Controller bị treo, giật lag, thậm chí giảm nghiêm trọng tuổi thọ linh kiện.

Trang bị Bộ lưu điện (UPS Online): Bộ điều khiển trung tâm phải lấy nguồn qua UPS Online (không dùng dòng Line-Interactive). UPS Online cung cấp dòng điện hình sin chuẩn (Pure Sine Wave) và lọc nhiễu tần số, cô lập thiết bị khỏi mọi sự cố lưới điện.

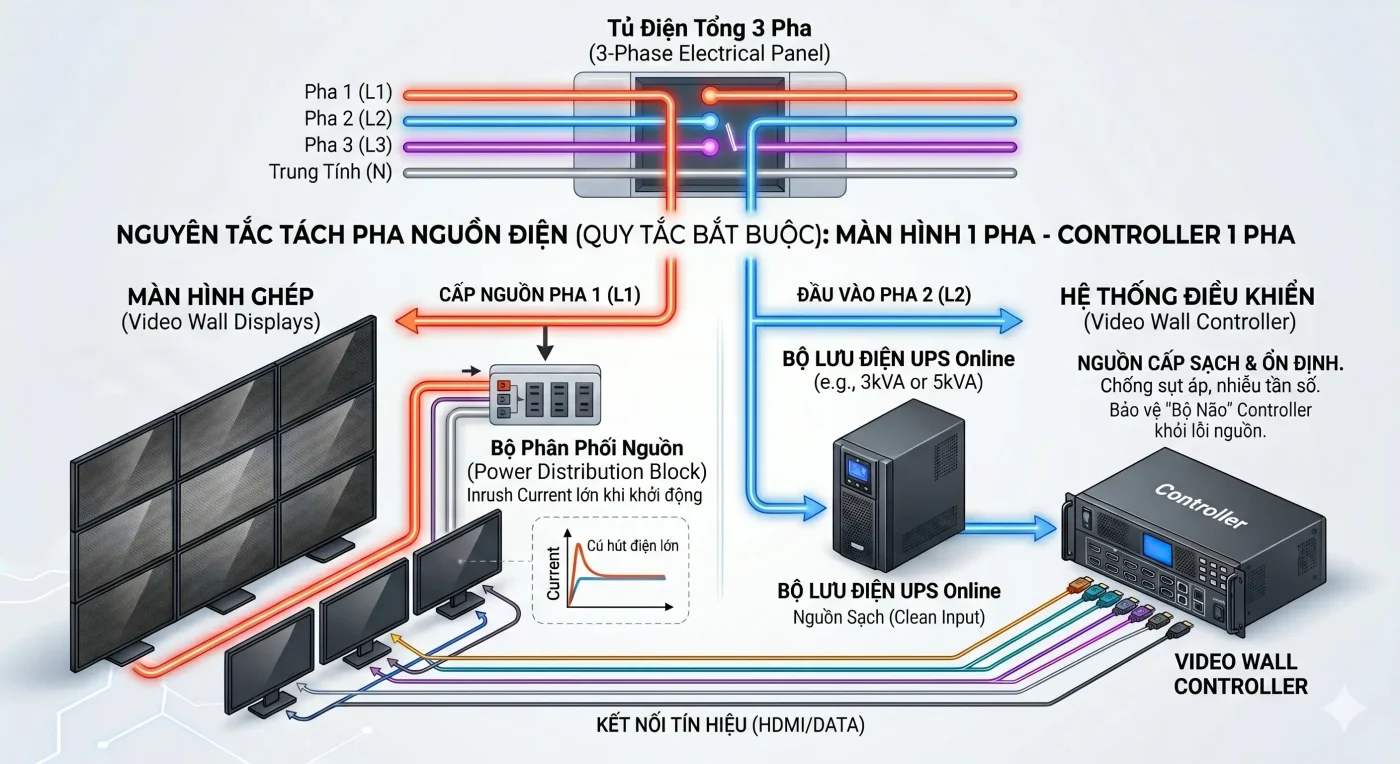

Tách pha nguồn: Khuyến cáo tách riêng pha điện cấp cho cụm màn hình ghép và pha điện cấp cho hệ thống Controller.
Bộ chia nguồn tuần tự (Power Sequencer): Khi kích hoạt đồng loạt 9, 16 hay 36 màn hình, dòng điện khởi động (Inrush Current) tăng vọt có thể gây sụt áp toàn hệ thống và sinh ra xung nhiễu lớn. Bắt buộc dùng Power Sequencer để bật tuần tự từng cụm màn hình (cách nhau 2-3 giây).
Không cuộn dây nguồn thừa: Đừng mắc phải lỗi thi công cơ bản này. Dây cáp cuộn tròn chặt sẽ tạo thành một cuộn cảm, phát sinh nhiễu từ trường rất lớn. Hãy đo và cắt dây chuẩn xác ngay từ khâu đấu nối.

5. Nguyên Tắc Vận Hành “Sống Còn”: Tuyệt Đối Không Tắt Ngang

Có một sự hiểu lầm chí mạng trong ngành: “Thiết bị chuẩn 24/7 rất ‘trâu bò’, có thể rút điện thoải mái”. Thực tế, dán nhãn 24/7 nghĩa là thiết bị được thiết kế để duy trì trạng thái hoạt động ổn định liên tục, chứ không phải để chịu đựng những cú sốc điện do bật/tắt đột ngột. Tắt ngang (hard power-off) mang lại rủi ro cực kỳ cao.

Tổn hại đối với Video Wall Controller (Trái tim của hệ thống)

Các dòng Controller chuyên dụng là những hệ thống vi xử lý phức tạp (kiến trúc FPGA hoặc HĐH nhúng):

Lỗi Hệ điều hành và Ổ cứng (Corrupt OS/SSD): Việc cúp nguồn ngang khi thiết bị đang ghi đè cache hoặc lưu cấu hình sẽ gây lỗi file system, hỏng phân vùng boot. Lần khởi động sau, hệ thống dễ bị treo logo hoặc mất trắng toàn bộ cấu hình layout.
Chết Firmware: Đứt nguồn đột ngột khi luồng video băng thông cao đang luân chuyển có thể gây lỗi logic trên chip FPGA, dẫn đến cháy cổng I/O hoặc card không nhận tín hiệu.

Tổn hại đối với Màn hình ghép

Dù thiết kế công nghiệp bền bỉ, màn hình vẫn rất sợ “sốc nhiệt” và “sốc điện”:

Mỏi nhiệt (Thermal Cycling): Các linh kiện (tụ điện, chip T-CON) đang ở nhiệt độ cao và ổn định. Cúp cầu dao đột ngột làm nhiệt độ giảm sốc. Sự co giãn vật lý liên tục này làm nứt các mối hàn chì (solder joints), gây sọc màn hình, mất màu hoặc chết nguồn chỉ sau 1-2 năm.
Hội chứng mất EDID: Tắt ngang có thể làm mất dữ liệu giao tiếp EDID giữa Controller và màn hình. Hậu quả là hình ảnh lộn xộn, xé hình, sai độ phân giải trong lần khởi động kế tiếp.

Giải pháp vận hành hệ thống chuẩn 24/7

Tắt mềm (Soft Shutdown) là bắt buộc: Sử dụng nút soft-power (thường màu đỏ ở mặt sau thiết bị) để HĐH lưu an toàn trạng thái. Luôn nhớ lưu lại layout trước khi thao tác. KHÔNG BAO GIỜ RÚT ĐIỆN NGANG CONTROLLER.
Quy tắc “Vào trước – Ra sau”: * Khi bật: Bật Màn hình trước -> Chờ lên chế độ Standby -> Bật Controller.
- Khi tắt: Tắt mềm Controller trước -> Tắt Màn hình.
Ưu tiên chế độ Standby: Vào ban đêm, thay vì dập cầu dao tổng, hãy đưa màn hình về chế độ Standby. Mức tiêu thụ điện rất thấp nhưng giúp duy trì nhiệt độ âm ỉ, chống ẩm mốc bo mạch và loại trừ hoàn toàn rủi ro inrush current khi khởi động lại.

6. Môi Trường Vận Hành: Kiểm Soát Nhiệt Độ & Độ Ẩm

Không gian phía sau màn hình: Các màn hình ghép sát nhau tỏa nhiệt lượng cực kỳ
lớn. Cần lắp đặt quạt thông gió (Exhaust Fan) hút khí nóng ra ngoài. Nếu nhiệt độ vượt
quá 40 độ C, lớp keo phân cực của tấm nền LCD sẽ lão hóa cực nhanh, gây rộp hoặc ố
vàng.
Tủ AV Rack: Bộ Video Wall Controller tỏa nhiệt tương đương một máy chủ Server. Tủ
Rack phải có hệ thống làm mát chuyên dụng. Nhiệt độ phòng đặt thiết bị lý tưởng nhất
phải duy trì ở mức 18 – 22 độ C.

Kết Luận

Việc đầu tư thiết bị cao cấp chỉ đóng góp 50% vào sự thành công của một phòng điều khiển trung tâm. 50% còn lại nằm hoàn toàn ở năng lực thiết kế hạ tầng và kỹ năng thi công chống nhiễu. Do vậy, đầu tư và nghiêm túc tuân theo các hướng dẫn trên ngay từ khâu hạ tầng này thì hệ thống chạy 5-10 năm cũng không bao giờ phải đau đầu vì lỗi lặt vặt hay cháy bo mạch.

Triển khai một hệ thống chuẩn chỉ từ hạ tầng chống nhiễu cho đến quy trình bật/tắt thiết bị sẽ khẳng định được đẳng cấp và độ chuyên nghiệp của đơn vị thi công, giúp hệ thống vận hành êm ái qua nhiều năm mà không phải tốn kém chi phí bảo hành.

Tại Thegioivideowall.com, chúng tôi thấu hiểu sâu sắc những nguyên lý cốt lõi này. Với bề dày kinh nghiệm quy chuẩn hóa các hệ thống hiển thị chuyên dụng—và là nhà phân phối chính thức các giải pháp điều khiển cao cấp như ANGUSTOS, NEXIS, WuWal… chúng tôi cam kết mang đến sự tư vấn đầy đủ để quý khách có thể thụ hưởng 1 hệ thống hệ thống hoạt động bền bỉ, êm ái.

Liên hệ ngay với đội ngũ kỹ thuật của Thegioivideowall.com để được tư vấn thiết kế hạ tầng Video Wall đạt chuẩn quốc tế.
